前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵可控硅调压器器为自动化设备分钟式可控硅调压器器，其結构如下图提示。I号喷真空泵可控硅调压器器包括由控制件、飞球、可控硅调压器压缩弹簧、传动装置部份和操控部份等组合成。I号喷真空泵可控硅调压器器的控制件为兼备60°。锥面的控制盘。在控制盘的跟部有7个沿径向的半长方形凹形。控制盘压紧在控制轴套上而和它的串成分离式，再顺利通过半圆键和夹紧螺母使其和喷真空泵的凸轮机构轴相互连接。

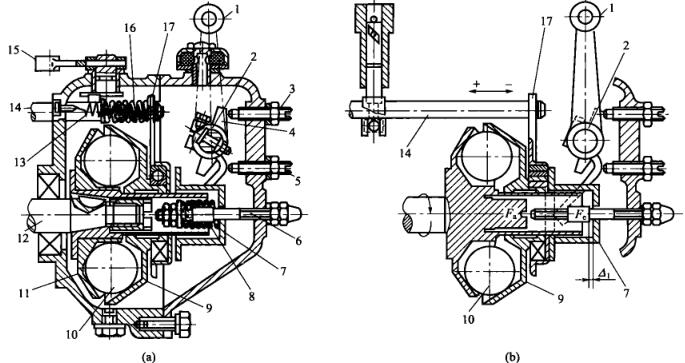

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  5个直经为25.4mm的飞球置放驱程盘的凹槽体，随驱程盘来电动机。飞球另一类侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在驱程轴套上。事情时飞球的离心式力效应在拉力盘上，其径向分力Fa.将使拉力盘沿径向拖动。套在拉力盘.上的拖动滚柱轴承和转动板也而使得联通。转动板顶部套在喷油撑杆上，因喷油撑杆也而使得联通，得以改动喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
